PDLC priprema, montaža i napajanje

Kako se PDLC pametna folija priprema za instalaciju, kako se montira na stakla i povezuje s napajanjem? Kako pametnom folijom upravljamo?

Kontaktirajte nas

Dijagram povezivanja

Kako bi što lakše objasnili sustav pametnih folija, pogledajmo prvo kako izgleda dijagram povezivanja. Sustav pametnih folija sastoji se od PDLC napajanja (transformatora), upravljača i same PDLC folije. Napajanje pretvara standardni mrežni napon 220 V u odgovarajući napon za PDLC foliju, dok upravljač omogućuje jednostavno uključivanje i isključivanje sustava.

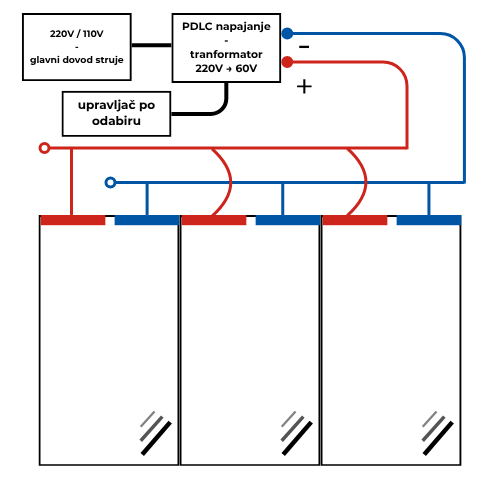

Dijagram osnovnog povezivanja PDLC napajanja, upravljača i pametne folije

Jedno odgovarajuće PDLC napajanje može se, ovisno o svojoj snazi, povezati s jednom ili više staklenih površina. Sve folije povezane na isti sustav mogu se uključivati istovremeno, dok se uz odgovarajuću konfiguraciju mogu koristiti i odvojeni upravljači za pojedine površine.

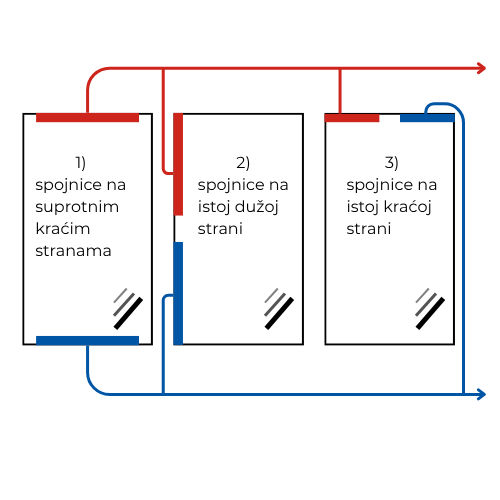

Dijagram opcija povezivanja više PDLC površina i upravljača

Ovaj dijagram predstavlja osnovni način spajanja pametne folije na napajanja, no samo izvođenje i kako su spojnice pripremljene uvijek se može prilagoditi mjestu na kojem će pametne folije biti postavljene.

Spojnice

Spojnice pametnih folija su glavni kontakt PDLC sloja (onog s kristalima) i električnog toka. Uvijek se pripremaju dva pola na suprotnim plohama pametne folije. Koja je pozitivna a koja je negativna strana zapravo nije bitno, ono što je važno je da kroz pametnu foliju prolazi kontinuirani tok.

Evo kako pripremamo spojnice u nekoliko koraka:

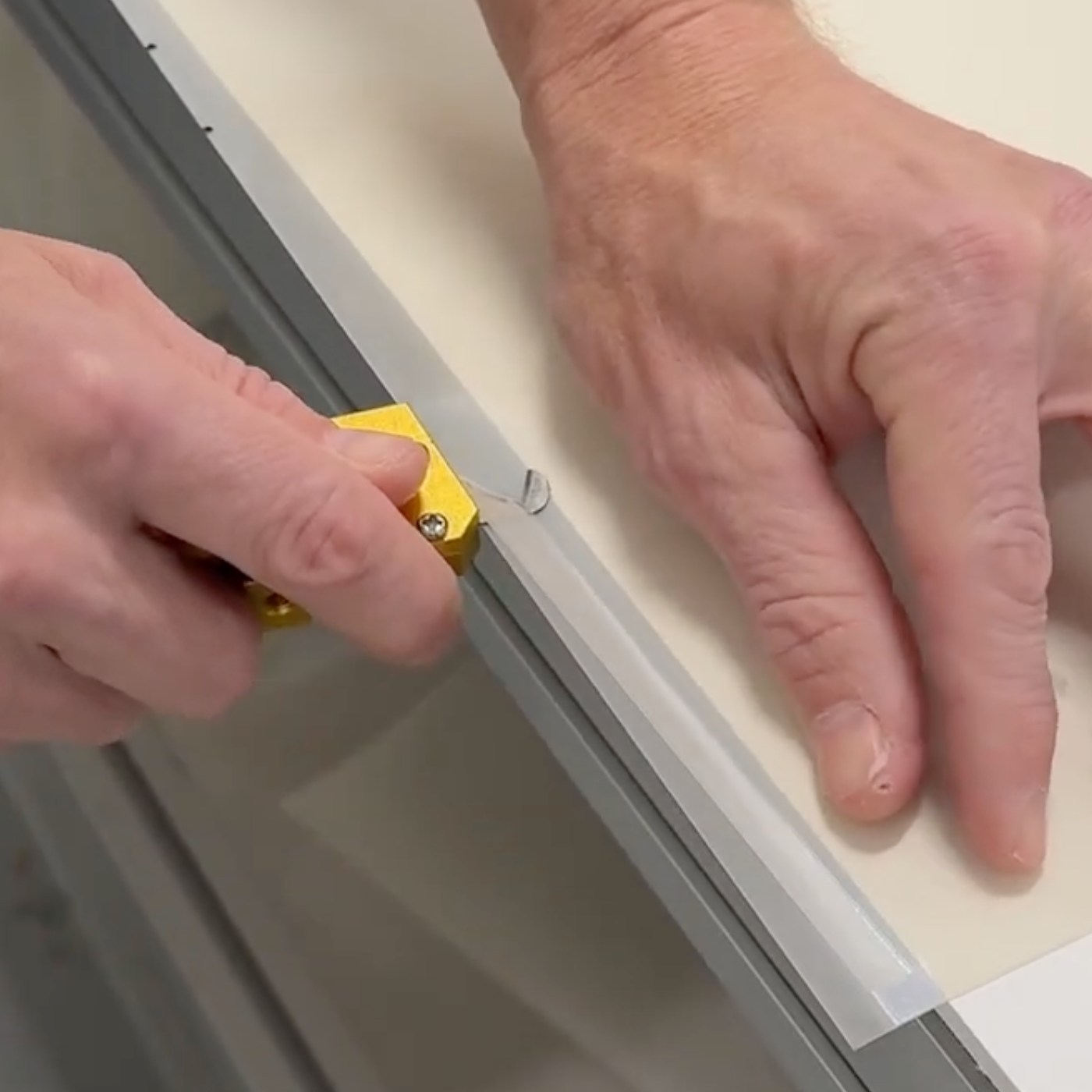

Korak 1: obrezivanje zaštitnog sloja — 1. korak — obrezivanje zaštitnog sloja da otkrijemo PDLC kristale

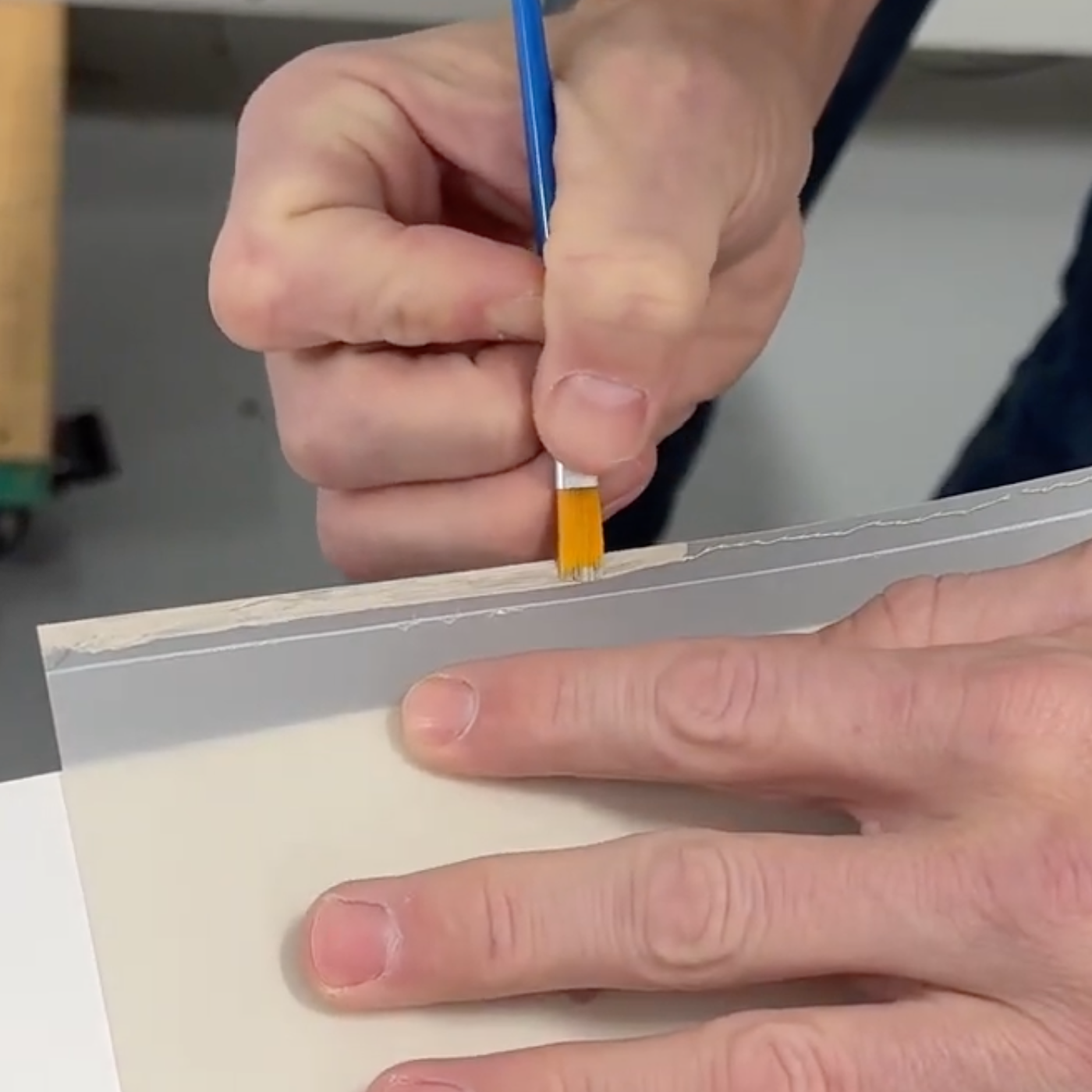

Korak 2: premaz srebrne paste — 2. korak — tanki premaz srebrne paste, taj sloj prenosi električni tok direktno do kristala

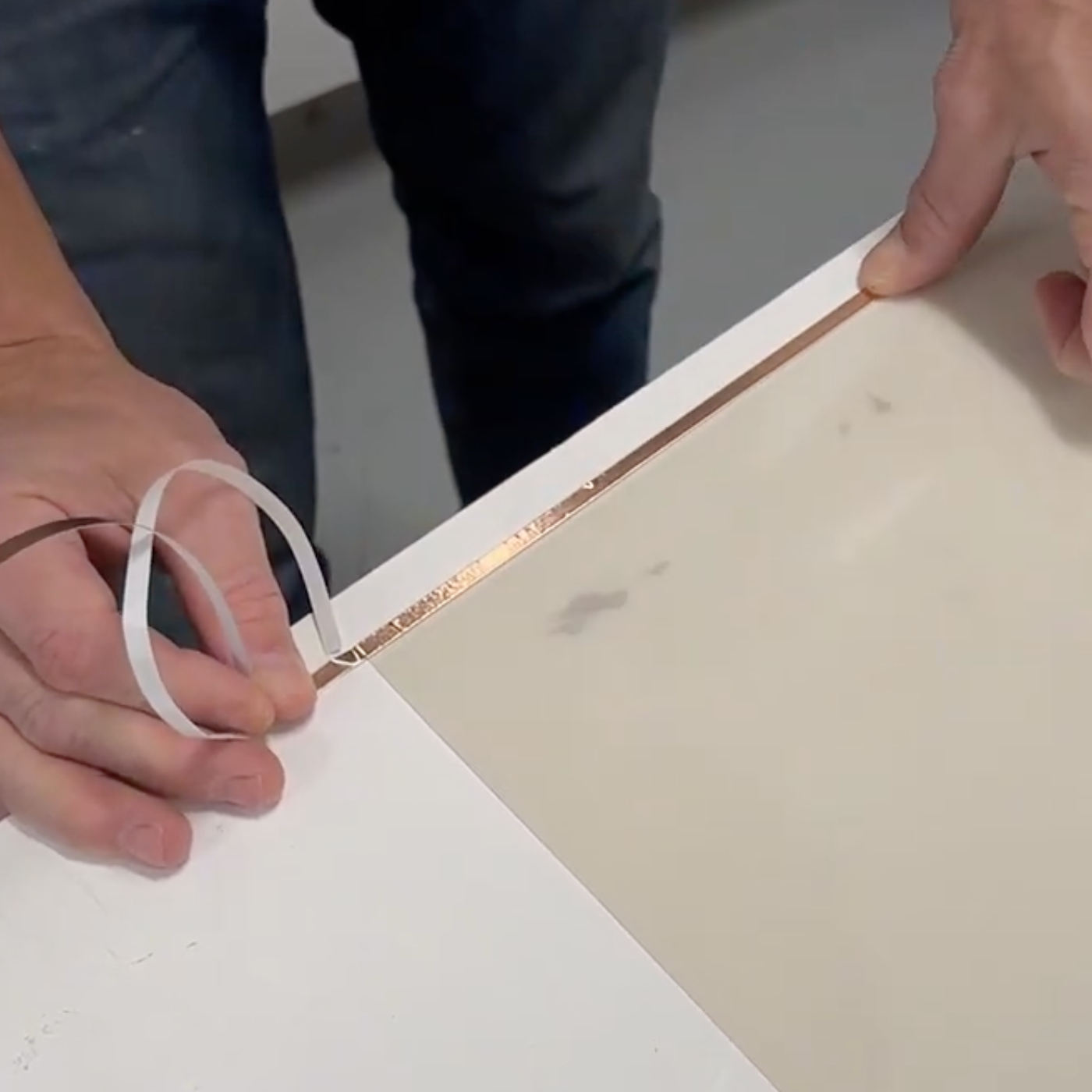

Korak 3: bakrena traka i kontakt žicama — 3. korak — kao završni korak stavlja se bakrena traka koja spaja PDLC sloj, kontakt žicama s napajanjem

Kada se pametna folija naručuje po mjeri, u Lumi Projektu možemo foliju isporučiti s spojnicama već pripremljenima (i naravno testiranima).

Završna montaža

Kada je pametna folija pripremljena i testirana, možemo ju i postaviti na staklenu površinu. Sama montaža nije komplicirana, no potrebno je paziti na čistoću radne okoline i pažljivo foliju lijepiti na staklo.

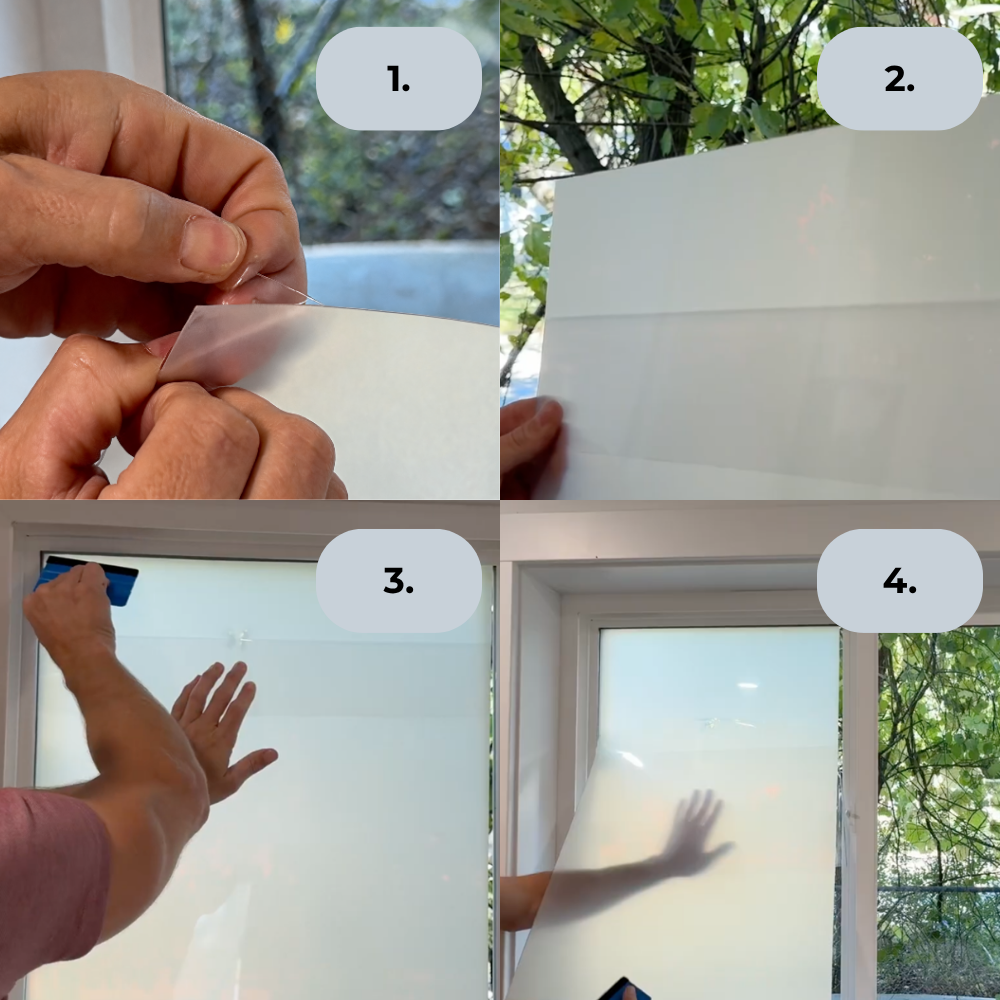

Montaža PDLC pametne folije na staklenu površinu

Kontrola

Home Assistant

Apple HomeKit

SmartThings

Daljinski

Zidni prekidač

Pametnom folijom možemo upravljati na gotovo koji god način želimo. Daleko najpopularnije opcije su povezivanja na sisteme pametnih kuća i upravljanje putem mobilne aplikacije. Uz napajanja dolazi i pripadajući daljinski upravljač, a električar može spojiti upravljanje i na zidni prekidač.

Tablica napajanja

Odabir modela napajanja, odnosno koja je jačina u vatima [W] potrebna, ovisi o ukupnoj površini folije koju spajamo na isto napajanje. Generalno pravilo je, na svakih 1 m² ide 5 W snage, kako bi osigurali optimalan rad.

U tablici ispod možete provjeriti koji su sve modeli dostupni:

Model	Pokrivena površina	Cijena s PDV-om
20W	4 m²	29,99 €
30W	6 m²	44,99 €
50W	10 m²	54,99 €
100W	20 m²	69,99 €
200W	40 m²	119,99 €
300W	60 m²	124,99 €
